Vrlo malo o mikrofonima i jos manje o DI kutijama
By Darko Saracevic - Giga
Bez obzira koliko dobar (citajte: skup) mikrofon da imate, ako ga postavite
na pogresno mjesto nemojte se nadati nicemu dobrom. Isto tako, ako za bas
bubanj koristite mikrofon namijenjen ozvucavanju vokala, tesko da cete dobiti
ono sto trazite. U narednim redovima cu objasniti kako razliciti mikrofoni
rade, koji je najbolji nacin upotrebe i jos par malih savjeta.
Najcesca podjela mikrofona je ova: Dinamicki mikrofoni / Kondenzatorski /
elektrostaticki mikrofoni / PZM / Boundary mikrofoni
DINAMICKI MIKROFONI
Princip rada dinamickog mikrofona je potpuno jednak principu rada zvucnika,
samo obrnut. Mala pokretna zavojnica (namotaj zice) je pricvrscena za dijafragmu
i uronjena u magnetno polje. Kada zvucni talasi produ kroz zastitinu mrezu
pocnu pomjerati dijafragmu. Vibracije dijafragme uzrokuju pokretanje zavojnice
u magnetnom polju i kao finalni rezultat se na krajevima zavojnice javlja
naizmjenicni elektricni signal. Ovaj signal se dalje vodi na miksetu.
Dinamicki mikrofoni su robusni, relativno jeftini, otporni na vlagu i zbog
svega toga najcesce koristeni kao vokalni mikrofoni na live koncertima. Imaju
poprilicno jadan odogovor na niske frekvencije sto je jos jedna prednost jer
samim tim otklanjaju zvuk rukovanja mikrofonom na stageu, ali i mana jer ih
se ne moze upotrijebiti za ozvucavanja izvora niskih frekvencija.
Prednosti dinamickih mikrofona:
Jeftini
Robusni, otporni na udarce
Odlicno podnose visoke nivoe zvucnog pritiska
Nije im potreban vanjski izvor napajanja
Nedostaci dinamickih mikrofona:
Nizak odgovor na visoke frekvencije zbog inertnosti pokretne zavojnice
Nizak nivo izlaznog signala i zbog toga je sum veliki kod tihih zvukova
Zbog velike dijafragme moguci su problemi sa faznim pomakom kod izvora zvuka
koji nisu na osi mikrofona
Phantom power moze ostetiti nebalansirane mikrofone
Upotreba:
Blisko ozvucavanje glasnih izvora zvuka - vokali, bubnjevi, duvacki instrumenti
Live situacije
Ozvucavanje zvucnika na gitarskim pojacalima
KONDENZATORSKI / ELEKTROSTATICKI MIKROFONI
U kapacitativnim, vise poznatim kao "kondenzatorskim", mikrofonima
dijafragma se ponasa kao jedna ploca kondenzatora. Vibracije uzrokuju promjenu
rastojanja izmedju dijafragme i druge, fiksne ploce. Buduci da je na plocama
odrzavana uvijek ista kolicina naelektrisanja, napon izmedju ploca se mijenja
u skladu sa promjenom udaljenosti izmedju njih. Ova promjena napona se u elektronskom
sklopu mikrofona pretvara u elektricni signal za daljnje vodjenje na miksetu.
Kondenzatorski mikrofoni mogu biti strasno skupi i zahtijevaju vanjski izvor
napajanja. Ovo je cesto uradjeno putem phantom powera iz miksete. Ovi mikrofoni
daju signal visokog kvaliteta i najcesci su primjenjivani u studijima i laboratorijama.
Elektrostaticki mikrofoni su novi tip kondenzatorskog mikrofona. Umjesto
kondenzatorskih ploca koriste dielektricki materijal koji je u toku proizvodnje
trajno "elektricki nabijen" ili polarizovan. Promjena pritiska na
jednoj strani ovog materijala uzrokuje promjene u naboju na krajevima koje
se putem elektronskog sklopa u mikrofonu pretvaraju u signal pogodan za daljnju
obradu.
Prednosti kondenzatorskih / elektrostatickih mikrofona:
Lagani
Odlicno odgovaraju na visoke frekvencije
Moguce ih je proizvesti sa razlicitim karakteristikama usmjerenosti
Nedostaci kondenzatorskih / elektrostatickih mikrofona:
Skupi
Trebaju vanjski izvor napajanja
Osjetljivi na vlagu
Delikatni, osjetljivi na vibracije i udarce
Ukoliko se ne upotrebljavaju ispravno mogu stvarati distorziju na visim frekvencijama
Upotreba kondenzatorskih / elektrostatickih mikrofona:
Opsta upotreba u studijima
Klasicni instrumenti
Situacije u kojima su visoke frekvencije izuzetno znacajne
PZM / BOUNDARY MIKROFONI
Tonci cesto trebaju postaviti mikrofone u blizini cvrstih, reflektirajucih
povrsina. Neke od takvih situacija su snimanje / ozvucavanje pozorisnih komada
ili opera gdje su mikrofoni u blizini poda, ozvucavanje klavira sa mikrofonom
pored otvorenog poklopca i slicno. U ovim situacijama zvuk do mikrofona dolazi
sa dvije strane: direktno od izvora i odbijajuci se od reflektirajuce povrsine.
Uvijek zvuk koji se odbija putuje duze i stize sa zakasnjenjem do mikrofona.
Kada se direktni i zakasnjeli zvuk pomijesaju na dijafragmi mikrofona dolazi
do faznog ponistavanja na razlicitim frekvencijama. Ova pojava se naziva Comb-filtering
i rezultat je potpuno neprirodan zvuk.
U Bounday (Pressure Zone Mic) mikrofonima dijafragma je postavljena iznad
cvrste plohe, tacno na mjestu gdje su direktni i reflektovani zvuk u fazi,
dajuci potpuno ravnu frekventnu liniju, tj. prirodan zvuk.
Prednosti PZM mikrofona:
Jeftini
Robusni
Nema problema sa faznim pomakom gdje god da je izvor zvuka
Jednak odgovor na sve frekvencije
Nedostaci PZM mikrofona:
Moraju biti postavljeni na velike, cvrste povrsine
Mikrofoni postavljeni na pod mogu prenositi mehanicke zvukove (pokretanje
pedale za bas bubanj, hodanje i sl.)
Nisu usmjereni, tj. reaguju na zvuk iz svih pravaca
Upotreba PZM mikrofona:
Generalni, ambijentalni zvukovi
Prenosenje prirodnog reverba
Snimanje klavira
Snimanje solo izvodaca
KARAKTERISTIKE MIKROFONA
Sve vrste mikrofona imaju slicne karakteristike, ali pri izboru mikrofona
za odredjeni zadatak od vitalnog su znacaja OSJETLJIVOST, USMJERENOST i FREKVENTNA
karakteristika mikrofona.
- Osjetljivost mikrofona pokazuje koliko dobro mikrofon konvertuje zvuk u
elektricni signal. Visoko osjetljivi mikrofoni stvaraju vise napona na izlazu
i potrebno je manje pojacanje na mikseti. Ali dobro pazite kada citate karakteristike
mikrofona koji zelite da kupite ili koristite jer termin "output level
- izlazni nivo" na kutiji mikrofona nije isto sto i osjetljivost. Osjetljivost
je odnos izmedju izlaznog napona pri najglasnijem i najtisem zvuku koji dolazi
do mikrofona. Jedinica za oznaku osjetljivosti je mV po paskalu na 1kHz. Veca
vrijednost oznacava vecu osjetljivost. Znaci, -60dB je vise osjetljivo od
-70dB.

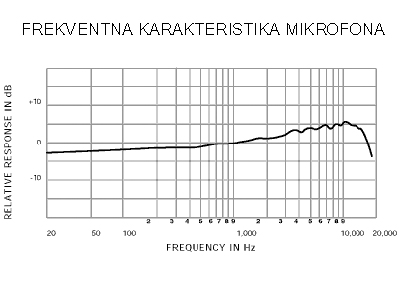

- Frekventna karakteristika mikrofona je crtez, dijagram koji pokazuje osjetljivost
mikrofona u decibelima preko citavog frekventnog pojasa, obicno 50Hz-20kHz,
za izvor zvuka koji se nalazi tacno na osi mikrofona. Narativno objasnjena
frekventna karakteristika zvuci ovako: "20Hz-20kHz +/- 3dB" sto
znaci da signal izmedju tih frekvencija ima maksimalno odstupanje od +/- 3dB.
Za razliku od crteza, ovdje ne mozete vidjeti koliko je "ravna"
karakteristika i na kojim frekvencijama mikrofon ima "rupe".
- Karakteristika usmjerenosti (polarna karakteristika) je crtez koji pokazuje
koliko je mikrofon osjetljiv na zvuk koji dolazi iz raznih uglova u odnosu
na osu mikrofona. Ova karakteristika je uvijek predstavljena sa dva dijagrama
- vertikalni i horizontalni.
USMJERENOST MIKROFONA
Ovu karakteristika stavljam u posebno poglavlje jer je od ogromne vaznosti
za kvalitetno prenosenje zvuka na razglas ili na snimac.
Nemojte misliti da se dijafragma u mikrofonima pokrece naprijed-nazad pukim
udarcima zraka. Dijafragmu pokrece razlika u pritisku zraka ispred i iza dijafragme.
Znam da je ovo komplikovano, ali nemojte suvise razmisljati o tome, samo to
prihvatite.
Poznavanje fizike fluida je omogucilo konstruktorima da se poigraju sa razlicitim
konstrukcijama mikrofona i da dobiju mikrofone koji su osjetljivi na zvuk
koji dolazi samo s prednje strane, mikrofone koji reaguju na zvuk i sa prednje
i sa zadnje strane ili sa svih strana. I sve moguce druge kombinacije.
Buduci da sam u ovom tekstu ogranicen na 2 fotografije nisam u mogucnosti
u detaljno vam pokazati kako koja od ovih karakteristika izgleda. Ako vas
interesuje, na www.alterart.ba/mp3/Live_Sound_Production.pdf
mozete pronaci citav tekst o polarnim karakteristikama mikrofona sa slikama.
Ipak, nabrojat cu osnovne paterne koje se koriste:
- Figura osmice. Kako ime sugerise, mikrofon reaguje najvise na zvuk sa prednje
i zadnje strane, dok sa bocnih strana uopste ne reaguje.
- Figura nule. Mikrofon jednako reaguje na zvuk koji dolazi iz bilo kojeg
pravca. Ovi mikrofoni se zovu omni-direkcioni mikrofoni.
- Kardioidna karakteristika (u obliku srca). Mikrofon reaguje na zvuk koji
dolazi sa prednje i bocnih strana, dok odbacuje sve sto dolazi odozada. Najpoznatiji
iz ove klase je Shureov vokalni mikrofon SM58. Obracajuci paznju na polarnu
karakteristiku ovog mikrofona, dobar tonac ce uvijek staviti samo jedan monitorski
zvucnik tacno iza mikrofona kako bi izbjegao mikrofoniju. Ako vidite da pjevac
koristi SM58 i ima dva monitora okrenuta malo nakoso prema sebi, znajte da
niko nije procitao karakteristike mikrofona sa kojima radi. Ili imaju brdo
love koje bacaju na eliminatore mikrofonije.
- Hiperkardioidna i superkardioidna karakteristika. Ovi mikrofoni imaju kardioidnu
karakteristiku sa prednje strane i rep koji se proteze unazad. To znaci da
reaguju i na zvuk sa zadnje strane. Shureov Beta SM58 ima ovakvu karakteristiku.
Za ovaj mikrofon jedan monitor iza mikrofona predstavlja katastrofu.
- Karakteristika sacmarice. Izuzetno usmjereni mikrofoni koji malo reaguju
na zvuk sa zadnje i bocnih strana, ali zato jako osjetljivi na zvuk sa prednje
strane. Koriste se u TV i filmskoj industriji za snimanje dijaloga (sjecate
se pecaljke koja se vidi iznad glumaca u kadrovima jeftinih filmova).
Imajuci u vidu princip rada mikrofona i njegove karakteristike, postaje vam
jasno da to nije samo komad opreme koji mozete izrabljivati do u besvijest,
vec delikatan uredjaj koji morate pozavati i postupati sa njim pazljivo. Ovo
govorim zbog slijedecih slucajeva iz moje prakse:
- Drzanje vokalnog mikrofona za zastitnu mrezicu totalno mijenja polarnu karakteristiku
mikrofona i dovodi do comb-filteringa. Ovo tonca onemogucava da vokal ispravno
umiksa sa ostalim instrumentima i drasticno povecava mogucnost mikrofonije.
- Mikrofoni reaguju na zvuk po principu kvadratne jednacine u odnosu na udaljenost
izvora. To znaci: dva puta veca udaljenost izvora zvuka od mikrofona - cetriri
puta slabiji zvuk na dijafragmi mikrofona. Ako je izvor zvuka jako udaljen
od mikrofona, tonac mora pojacati "gain" na tom kanalu miksete da
bi dobio optimalan signal za daljnju obradu i samim tim je mogucnost mikrofonije
povecana.
- Zbog "performansa" neki izvodjaci imaju obicaj da kleknu pored
monitora sa mikrofonom u ruci. Ako vec morate klecati na stageu, radite to
sto dalje od monitora. Jos jedna egzibicija koju sam vidio sa vokalnim mikrofonom
jeste hvatanje kabla na oko metar od mikrofona i vrcenje istog (mikrofona)
iznad sebe.
- Okretanje mikrofona direktno prema monitoru obicno nije dio preformansa
vac cista nepaznja. Ta nepaznja moze unistiti visokotonske zvucnike u monitorima.
DI KUTIJE
U svijetu elektricnih uredjaja, signala i kablova postoji jedna velicina
koja je laicima malo poznata, ali je izuzetno vazna - impedancija. U svijetu
elektricnih uredjaja, signala i kablova postoji jos jedna velicina koja je
laicima malo vise poznata, ali je jos vaznija - nivo. Pravilo u spajanju dva
uredaja jeste da su im impedancije jednake i da je ulaz jednog uredjaja prilagodjen
nivou izlaznog signala drugog uredjaja. Konkretan primjer: gitara i gitarsko
pojacalo. Impedancije su im jednake i ulaz gitarskog pojacala je prilagodjen
za signal koji dolazi iz gitare. Konkretan primjer broj dva: mikrofon i mikrofonski
ulaz u miksetu. Impedancije su im jednake i mikrofonski ulaz u miksetu je
prilagodjen za signal koji dolazi iz mikrofona. Gitaru NE MOZETE spojiti na
mikrofonski ulaz u miksetu. Mikrofon NE MOZETE spojiti na gitarski ulaz pojacala.
Mozete, ali je rezultat dizaster.
DI kutije (skraceno od Direct Injection, ko auto j.b.t.) sluze da se signali
iz gitara, klavijatura, DJ mikseta, racunara, CD playera i slicnih izvora
pretvore u signal pogodan za slanje na mikrofonski ulaz miksete. Neke DI kutije
imaju samo 6,5mm Jack uticnicu (za gitarski kabl) i XLR utikac (za mikrofonski
kabl). Druge DI kutije imaju ulaz za instrument, izlaz za mikrofonski kabl,
pomocne izlaze za gitarsko pojacalo, line izlaz za miksetu, prekidac za ukljucivanje
atenuatora koji ulazni signal smanjuje za 20 ili 40dB (potrebno za vecinu
klavijatura i DJ mikseta), mjesto za bateriju 9V, itd.
A zasto sve to kad vecina mikseta ima i line ulaze pored mikrofonskih, pitate
vi. Zato sto izmedju stagea i miksete ima ponekad i preko 30 metara. Pokusajte
gitaru spojiti na miksetu gitarskim (nebalansiranim) kablom od 30 metara i
pored vase gitare cut cete i pokoju radio stanicu.
ZA KRAJ
Evo mikrofona i DI kutija koje koristim:
AKG D112, dinamicki kardioidni mikrofon velike dijafragme za bas bubanj
Sennheiser C451, kondenzatorski mikrofon male dijafragme za fus
Shure Beta98D/S, minijaturni superkardioidni kondenzatorski mikrofon za tomove
Shure A16, kondenzatorski mikrofon za overheade
Sennheiser MD421, dinamicki kardioidni mikrofon velike dijafragme za bas gitaru
Shure SM57, dinamicki kardioidni mikrofon za dobos, gitarska pojacala, udaraljke,
klarinet, gudacke instrumente, akusticne gitare
Shure SM58, dinamicki kardioidni mikrofon za vokale, duvucke instrumente
TechnikLine, aktivna DI kutija za bas gitare
Stage Line DI-100, pasivna DI kutija za klavijature i DJ miksete
Shure KSM27, kondenzatorski kardioidni mikrofon velike dijaframe za snimanja
u studiju
G i g a
Preuzeto sa web stranice www.demobands.com
uz odobrenje autora teksta i gl. urednika web stranice:
Ivan Demoli (091/5957-922)
idemoli@demobands.com
www.demobands.com
Vezani linkovi:
Kako napraviti promotivni paket za bend
Istina o demo snimku - I dio
Istina o demo snimku - II dio
Vrlo malo o mikrofonima i jos manje o DI
kutijama
Kako promovirati bend
